连接用户与内核 - ebpf之ringBuffer与全局变量

还在用perf Buffer? ringBuffer真王朝了

内核态向用户态的通信

在前面两篇文章的demo中，我们通过bpf_printk输出采集到的数据，但bpf_printk有几点不便，一是其不支持超过5个的格式化参数，二是其只能往trace_pipe流输出数据，在查看时不方便，因此一种更可行的方式是将ebpf内核态程序采集到的数据传输到用户态空间，然后主要在用户态对这些数据进行处理和输出，在linux5.8以前，这项工作主要由perf Buffer实现，从linux5.8开始，内核引入ringBuffer数据结构，后者在多数情况下被证明是从内核向用户态传输数据的最佳选择

此外就是我们也希望从用户态向内核态传递一些配置参数，比如针对pid进行采集进程过滤，针对这种少量的数据我们可以通过内核态全局变量传递

什么是ringBuffer

引用bpf-developer-tutorial中对ringBuffer特性的描述(这也是一套非常好的ebpf开发教程)

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
### eBPF ringbuf vs eBPF perfbuf

只要 BPF 程序需要将收集到的数据发送到用户空间进行后处理和记录，它通常会使用 BPF perf buffer（perfbuf）来实现。Perfbuf 是每个CPU循环缓冲区的集合，它允许在内核和用户空间之间有效地交换数据。它在实践中效果很好，但由于其按CPU设计，它有两个主要的缺点，在实践中被证明是不方便的：内存的低效使用和事件的重新排序。

为了解决这些问题，从Linux 5.8开始，BPF提供了一个新的BPF数据结构（BPF map）。BPF环形缓冲区（ringbuf）。它是一个多生产者、单消费者（MPSC）队列，可以同时在多个CPU上安全共享。

BPF ringbuf 支持来自 BPF perfbuf 的熟悉的功能:

- 变长的数据记录。
- 能够通过内存映射区域有效地从用户空间读取数据，而不需要额外的内存拷贝和/或进入内核的系统调用。
- 既支持epoll通知，又能以绝对最小的延迟进行忙环操作。

同时，BPF ringbuf解决了BPF perfbuf的以下问题:

- 内存开销。
- 数据排序。
- 浪费的工作和额外的数据复制。

总的来说，可以将其理解为一块内核和用户的共享空间，可以借助其进行一些数据交换

如何使用

声明Rb

ringbuf属于BPF_MAP，通常通过匿名结构体的形式定义在.maps段中

1
2
3
4
5
6
const int PAGESIZE = 4096;
struct {
  __uint(type, BPF_MAP_TYPE_RINGBUF);
  __uint(max_entries, PAGESIZE * 16);
} ringbuf_map SEC(".maps");

这里使用btf宏进行定义，这是一种推荐的写法。我们指定type为BPF_MAP_TYPE_RINGBUF，然后设置max_entries（对于ringbuf而言就是缓冲区大小）

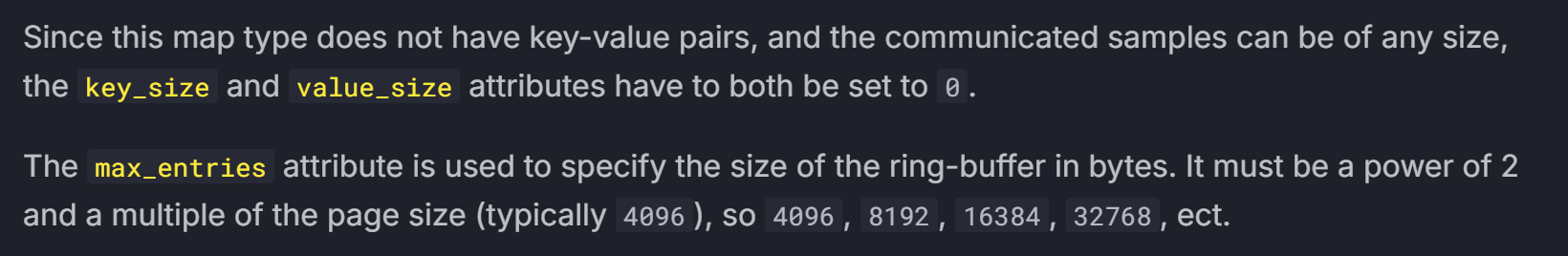

根据ebpf.io的说明，max_entries必须设置为页对齐的，且大小必须是2的幂，这里就设置为4kb * 16的大小，实际使用过程中注意别设置太小导致缓冲区爆掉就行

分配空间

1
2
3
4
5
6
7
struct mydata {  // 这里我们把要传输的数据打包到一个结构体中
  char buf[256];
  int pid;
  int syscallID;
};
struct mydata *data;
data = (struct mydata *)bpf_ringbuf_reserve(&ringbuf_map,sizeof(struct mydata), 0);

通过bpf_ringbuf_reserve从我们声明的ringbuf中分配一块空间用于存储准备传输的数据
然后就正常的把数据写入这个data即可，最后通过bpf_ringbuf_submit提交数据，提交时选择的flag有发送通知信号，不发送通知信号和自主决定是否发送信号(flag=0)三种，根据情况选择即可，完整的探针代码如下

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
const int PAGESIZE = 4096;
struct {
  __uint(type, BPF_MAP_TYPE_RINGBUF);
  __uint(max_entries, PAGESIZE * 16);
} ringbuf_map SEC(".maps");

volatile int targetPid = 0;

SEC("tp/raw_syscalls/sys_enter")
int handle_sys_enter(struct trace_event_raw_sys_enter *args) {
  int id = args->id;
  struct mydata *data;
  if (bpf_get_current_pid_tgid() >> 32 != targetPid) {
    return 0;
  }
  data = (struct mydata *)bpf_ringbuf_reserve(&ringbuf_map,
                                              sizeof(struct mydata), 0);
  if (!data) {
    bpf_printk("Failed to reserve space in ring buffer\n");
    return 0;
  }
  data->pid = bpf_get_current_pid_tgid() >> 32;
  data->syscallID = id;
  bpf_printk("sys_enter: id=%d, pid=%d\n", id,
             bpf_get_current_pid_tgid() >> 32);
  char buf[256];
  bpf_probe_read_user_str(buf, sizeof(buf), (void *)(args->args[1]));
  if (id == 0x40) {
    __builtin_memcpy(data->buf, buf, sizeof(data->buf));
    bpf_printk("count: %d", args->args[2]);
    bpf_printk("write : %s", buf);
  }
  bpf_ringbuf_submit(data, 0);
  return 0;
}

接收数据

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
int rbHandle(void *ctx, void *data, unsigned long dataSize) {
  const struct mydata *mydata = (struct mydata *)data;
  if (mydata->syscallID == 0x40) {
    printf("write information to rb:  pid=%d, buf=%s \n", mydata->pid,
           mydata->buf);
  } else {
    printf("other syscall : id=%d, pid=%d \n", mydata->syscallID, mydata->pid);
  }
  return 0;
}
struct ring_buffer *rb;
rb = ring_buffer__new(bpf_map__fd(skel->maps.ringbuf_map), rbHandle, NULL,
                      NULL);
while (1) {
  ring_buffer__poll(rb, -1);
}

在用户侧程序中，我们通过ring_buffer__new在用户态空间同样声明rb，然后绑定rbHandle作为回调，之后轮询ring_buffer__poll不断获取数据，这里回调的的第一个参数是上下文，第二个参数是数据结构体，第三个参数是数据大小
ring_buffer__poll是一种带超时的阻塞式轮询方法，会对获取的每一个数据触发回调，适合简单的demo

通过全局变量传递配置数据

注意到上文中在内核侧程序中声明了一个全局变量targetPid用于指定pid过滤设置

1
volatile int targetPid = 0;

我们直接在skel加载后向这个变量赋值即可传递数据，这个等价于直接往内核态程序对应的内存位置写数据

1
2
skel = bpf_test_bpf__open_and_load();
skel->bss->targetPid = atoi(argv[1]); // 全局变量在bss段

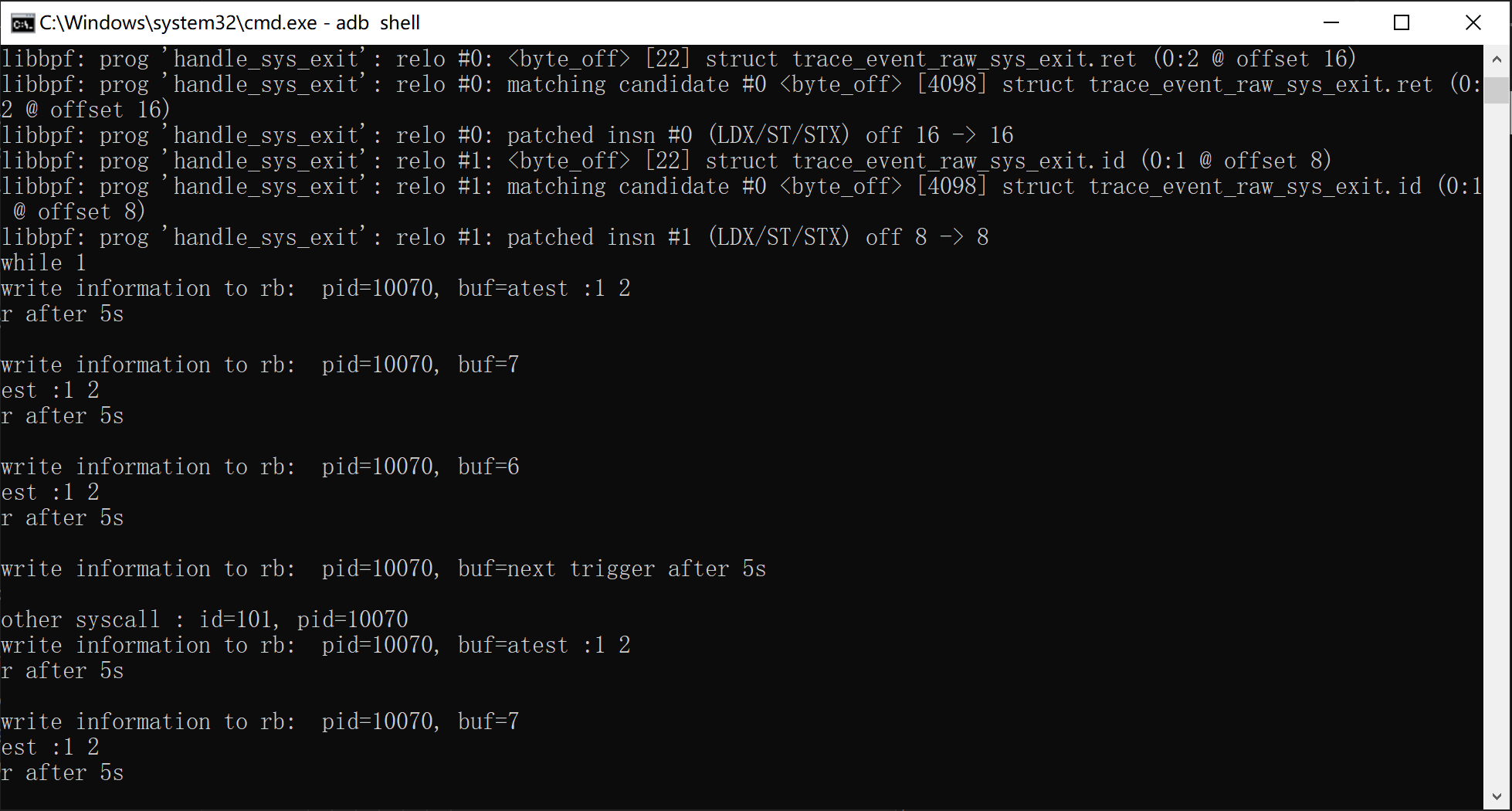

这样我们就不用每次都去trace_pipe里看输出了，而且对数据处理的自由度也更高

完整demo代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
#include "mydata.h"
#include "vmlinux.h"
#include <bpf/bpf_core_read.h>
#include <bpf/bpf_helpers.h>
#include <bpf/bpf_tracing.h>
const int PAGESIZE = 4096;
struct {
  __uint(type, BPF_MAP_TYPE_RINGBUF);
  __uint(max_entries, PAGESIZE * 16);
} ringbuf_map SEC(".maps");

volatile int targetPid = 0;

SEC("tp/raw_syscalls/sys_enter")
int handle_sys_enter(struct trace_event_raw_sys_enter *args) {
  int id = args->id;
  struct mydata *data;
  if (bpf_get_current_pid_tgid() >> 32 != targetPid) {
    return 0;
  }
  data = (struct mydata *)bpf_ringbuf_reserve(&ringbuf_map,
                                              sizeof(struct mydata), 0);
  if (!data) {
    bpf_printk("Failed to reserve space in ring buffer\n");
    return 0;
  }
  data->pid = bpf_get_current_pid_tgid() >> 32;
  data->syscallID = id;
  bpf_printk("sys_enter: id=%d, pid=%d\n", id,
             bpf_get_current_pid_tgid() >> 32);
  char buf[256];
  bpf_probe_read_user_str(buf, sizeof(buf), (void *)(args->args[1]));
  if (id == 0x40) {
    __builtin_memcpy(data->buf, buf, sizeof(data->buf));
    bpf_printk("count: %d", args->args[2]);
    bpf_printk("write : %s", buf);
  }
  bpf_ringbuf_submit(data, 0);
  return 0;
}
SEC("tp/raw_syscalls/sys_exit")
int handle_sys_exit(struct trace_event_raw_sys_exit *args) {
  int id = args->id;
  long ret = args->ret;
  bpf_printk("sys_exit: id=%d, pid=%d, ret=%ld\n", id,
             bpf_get_current_pid_tgid() >> 32, ret);

  return 0;
}
char _license[] SEC("license") = "GPL";
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
// SPDX-License-Identifier: (LGPL-2.1 OR BSD-2-Clause)
/* Copyright (c) 2021 Sartura
 * Based on minimal.c by Facebook */
#include "bpf_test.skel.h"
#include "mydata.h"
#include <bpf/libbpf.h>
#include <cerrno>
#include <csignal>
#include <cstdio>
#include <cstring>
#include <format>
#include <sys/resource.h>
#include <unistd.h>
static int libbpf_print_fn(enum libbpf_print_level level, const char *format,
                           va_list args) {
  return vfprintf(stderr, format, args);
}
int rbHandle(void *ctx, void *data, unsigned long dataSize) {
  const struct mydata *mydata = (struct mydata *)data;
  if (mydata->syscallID == 0x40) {
    printf("write information to rb:  pid=%d, buf=%s \n", mydata->pid,
           mydata->buf);
  } else {
    printf("other syscall : id=%d, pid=%d \n", mydata->syscallID, mydata->pid);
  }
  return 0;
}
int main(int argc, char **argv) {
  struct bpf_test_bpf *skel;
  struct ring_buffer *rb;
  int err;
  if (argc != 2) {
    printf("need exact one pid");
    return 0;
  }
  /* Set up libbpf errors and debug info callback */
  libbpf_set_print(libbpf_print_fn);

  /* Open load and verify BPF application */
  skel = bpf_test_bpf__open_and_load();
  skel->bss->targetPid = atoi(argv[1]);
  if (!skel) {
    fprintf(stderr, "Failed to open BPF skeleton\n");
    return 1;
  }
  err = bpf_test_bpf__attach(skel);
  if (err) {
    fprintf(stderr, "Failed to attach BPF skeleton\n");
    goto cleanup;
  }
  rb = ring_buffer__new(bpf_map__fd(skel->maps.ringbuf_map), rbHandle, NULL,
                        NULL);
  if (!rb) {
    fprintf(stderr, "Failed to create ring buffer\n");
    goto cleanup;
  }
  printf("while 1 \n");
  while (1) {
    ring_buffer__poll(rb, -1);
  }
cleanup:
  bpf_test_bpf__destroy(skel);
  ring_buffer__free(rb);
  return -err;
}
