从零开始的LLVM-pass （一） 环境搭建和第一个demo

为什么有这篇文章

前段时间看了点LLVM的博客，学的非常痛苦，所以打算写一篇文章记录一下基本的框架搭建过程，省的一段时间后又忘了

Demo

实现一个 FunctionPass ，遍历所有函数，如果函数不是main函数就修改混淆函数的名字

关于环境

开发环境是win，至于为什么不选linux，主要是没有物理机实在不方便，后续如果被win恶心到了可能会迁移到linux

win-gnu-llvm下载

非常神奇的找到了兼容win-gnu ABI的llvm工具链，试了下能跑，索性先这样
g++用的是MinGW，网上随便下一个新一点的都行

直接下载完就是编译完的二进制文件，把bin加到环境目录就能识别clang和opt了

框架搭建

目录结构如图所示

build是Cmake的输出路径，最终编译好的pass就存在里面
test里是测试文件，用来测试pass的混淆效果
transforms里是pass的源码

/transforms/CMakelists.txt

# /transforms/CMakelists.txt
cmake_minimum_required(VERSION 3.13)
project(MyPass)
set(CMAKE_C_COMPILER "gcc")
set(CMAKE_CXX_COMPILER "g++")
set(LLVM_DIR "C://llvm-19.1.6-1/lib/cmake/llvm")
find_package(LLVM REQUIRED CONFIG)


include_directories(${LLVM_INCLUDE_DIRS})
link_directories(${LLVM_LIBRARY_DIRS})
add_definitions(${LLVM_DEFINITIONS})


add_library(MyPass MODULE MyPass.cpp
)

target_link_libraries(MyPass
    LLVMCore
    LLVMSupport
    LLVMIRReader
    LLVMPasses
    LLVMAnalysis
    LLVMTransformUtils
)

CMakelist如上设置，要手动导入LLVM的cmake路径，然后中间这些宏都是LLVM的.cmake文件里自带的，直接抄就行
之后就和正常cmake项目一样，设置链接库源文件，输出和依赖

test.sh

# test.sh
cd ./build
cmake -G "Ninja" ../transforms
cmake --build .
cd ../test
g++ test.cpp -o beforeLLVM_test
clang++ -S -emit-llvm test.cpp -o test.ll
opt -load-pass-plugin=../build/libMyPass.dll -passes=encode-func -S test.ll -o test.out.ll
llc test.out.ll -filetype=obj -o test.o
g++  test.o -o test
./test
cd ..

使用g++编译一份未加pass的二进制文件方便以后对比，使用clang++配合-S -emit-llvm参数输出llvm-IR文件，这是llvm的中间语言文件，之后pass所有的处理都在该文件上进行
-load-pass-plugin=${filePath} 是opt新版的api，我们生成的是类似于插件库的dll，之后还要加上 -passes={passName} 指定具体用哪个pass，之后讲如何注册pas时会具体讲这个passName是怎么来的

处理好后用llc把中间文件编译成目标文件，再用g++把中间文件编译成可执行文件就完事了

MyPass.cpp

#include "llvm/IR/PassManager.h"
#include "llvm/Passes/PassBuilder.h"
#include "llvm/Passes/PassPlugin.h"
#include "llvm/Support/raw_ostream.h"
#include <string>
using namespace llvm;
namespace
{
    class EncodeFunctionName : public PassInfoMixin<EncodeFunctionName>
    {
    private:
        static int functionCnt;

    public:
        PreservedAnalyses run(Function &F, FunctionAnalysisManager &FAM)
        {
            if (F.getName() != "main")
            {
                errs() << "Old name: " << F.getName() << "\n";
                F.setName("114514func" + std::to_string(++functionCnt));
                errs() << "New name: " << F.getName() << "\n";
            }
            else
            {
                errs() << "function is " << F.getName() << "\n";
            }
            return PreservedAnalyses::all();
        }

        static bool isRequired() { return true; }
    };
}

int EncodeFunctionName::functionCnt = 0;

extern "C" LLVM_ATTRIBUTE_WEAK ::llvm::PassPluginLibraryInfo
llvmGetPassPluginInfo()
{
    return {
        LLVM_PLUGIN_API_VERSION,
        "encode-func",
        LLVM_VERSION_STRING,
        [](PassBuilder &PB)
        {
            errs() << "\n=== Registering EncodeFunctionName Pass ===\n";
            PB.registerPipelineParsingCallback(
                [](StringRef Name, FunctionPassManager &FPM,
                   ArrayRef<PassBuilder::PipelineElement>)
                {
                    if (Name == "encode-func")
                    {
                        errs() << "Adding EncodeFunctionName pass to manager\n";
                        FPM.addPass(EncodeFunctionName());
                        return true;
                    }
                    return false;
                });
        }};
}

llvm的所有实现都定义在llvm空间中，因为是个demo所以干脆直接using namespace llvm
要实现一个自己的pass，我们要从 PassInfoMixin<> 这个基类模板继承，这是LLVM的新版API，区别于旧版的是我们不用指定pass的类型，而是依靠下面的 run 方法的实现区分pass类型，我们要实现一个functionPAss，所以 run 的参数就是 llvm:Function 和 llvm:FunctionAnalysisManager

run 是pass中最关键的方法，一个pass所有的业务都是在run中完成的，这是一个回调，会对所有的函数执行，我们直接用getName获取名字，然后用setName重设名字就行，返回 PreservedAnalyses::all() 表示这个pass不会对其他任何pass产生影响，反正我们也只跑这一个pass，返回all即可

isRequired() 编译器可能会跳过我们的pass，因为实际上pass没做优化，所以要实现 isRequired 返回ture强制要求编译器执行我们的pass

extern “C” LLVM_ATTRIBUTE_WEAK ::llvm::PassPluginLibraryInfo llvmGetPassPluginInfo()
这是新版LLVM注册pass的惯用约定，这部分基本没什么好改的，返回一个四元组 {LLVM插件API版本号，插件名，插件版本号，注册回调函数} ，其中插件名就是我们用-pass时传递的名字，opt会解析这个名字并并调用相关回调，插件版本号随便写就行

回调会传入一个PassBuilder,我们往里面注册一个解析回调，每次opt解析我们的命令时都会执行这个回调，这个回调的格式也基本是固定的，最重要的是 Name ，这是解析得到的 passName ，我们调用 FPM.FPM.addPass(EncodeFunctionName()) 来完成注册

test.cpp

// test.cpp
#include <cstdio>
#include <cstring>
#include <iostream>

void testFunctionA()
{
    std::cout << "testA";
}
void testFunctionB()
{
    std::cout << "testB";
}
void testFunctionC()
{
    std::cout << "testC";
}
int main()
{
    testFunctionA();
    testFunctionB();
    testFunctionC();
    return 0;
}

我们声明了三个函数，预期这三个函数的名字都会被改成114514funcxxx

输出

根据pass输出的调试信息可以发现opt按照从上到下的顺序对每个函数执行了pass

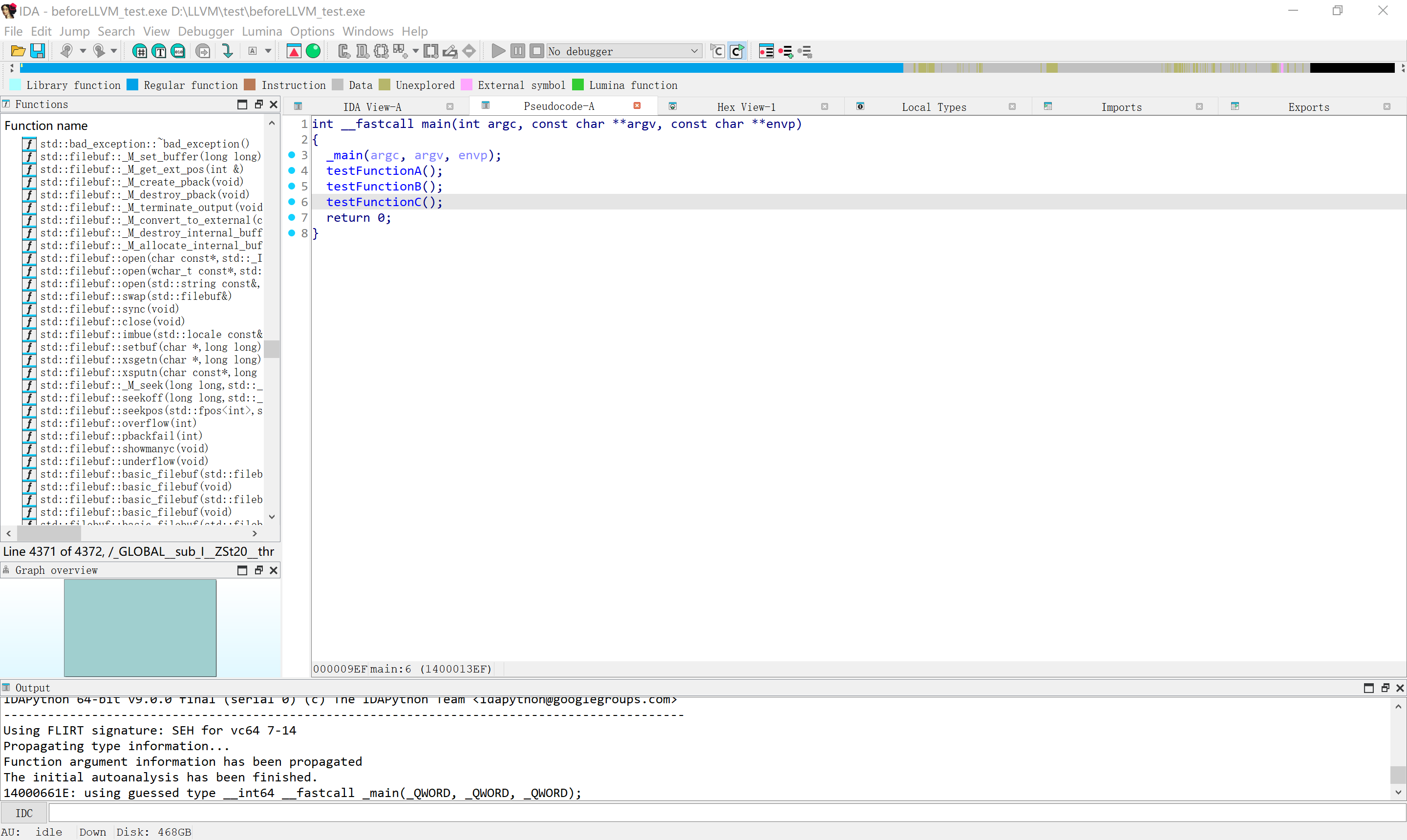

然后再打开ida看看二进制文件是否真的被修改了

可以看到确实被修改了

下一篇文章可能会写一下怎么修改基本块和怎么混淆运算符
